Описание и характеристики

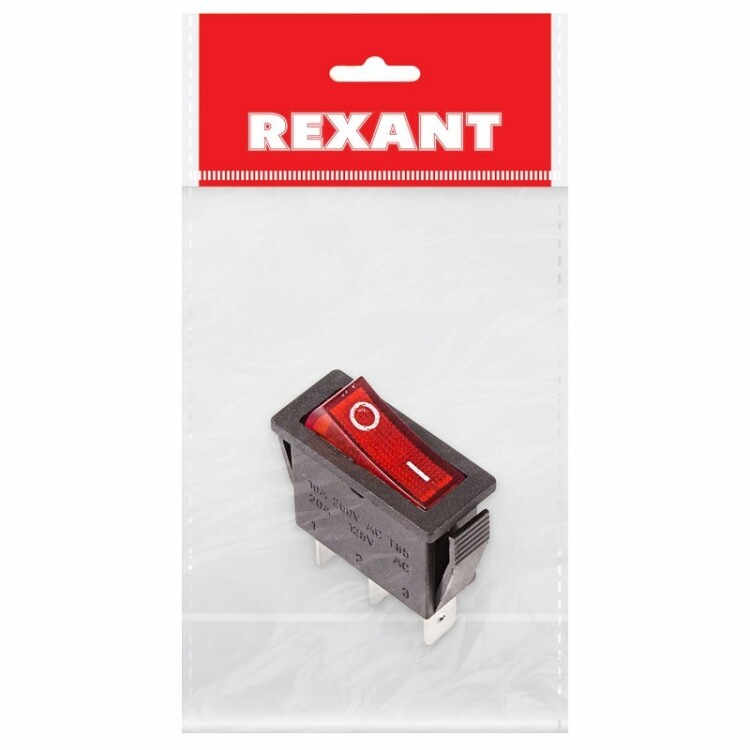

Выключатель клавишный 250V 15А (3с) ON-OFF красный с подсветкой (RWB-404, SC-791, IRS-101-1C) предназначен для коммутации электрических цепей переменного тока напряжением до 250В. Клавишные (Рокерные) выключатели применяются в качестве комплектующих изделий различного электрооборудования (в сетевых фильтрах и удлинителях, аудио-оборудовании, блоках питания, электроустановках на различных производствах, автомобилях, и многих других местах). Такой клавишный переключатель имеет два положения. Принцип действия основан на перемещении клавиши в одну из позиций. Для переключения в нужное положение требуется приложить некоторые усилия на клавишу. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.8мм до 3мм. Подключение контактов осуществляется плоской клеммой 6.6мм, либо с помощью пайки.
Основные характеристики:
Номинальное напряжение: 250В;
Предельное напряжение: 1500VАС не более 1 минуты;
Номинальный ток: 15A (250VAC);
Контактное сопротивление: не более 35 мОм;
Тип переключения: ON-OFF;
Количество контактных групп: 1;
Количество контактов в контактной группе: 3;
Фиксация положений: да;
Индикатор коммутационных положений: красный;
Рабочая температура: от -25? до +85?;
Ресурс: 10 000 циклов. Свойства : С ободом корпуса : Нет Отделка поверхности : Не применимо Прозрачный : Нет Кромка по периметру : Да RAL-номер (близкий по значению) цвета корпуса : 9017 RAL-номер (близкий по значению) цвета элемента управления : 3028 Толщина стенки для встраивания : 4 Диаметр отверстия для встраивания : 10...28 Символы/индикация : Символы 0 и 1 Количество элементов управления : 1 Тип крепления : Защёлка Материал : Пластик Вид/ марка материала : Термопласт Цвет элементов управления : Красный Глубина установочная (встраив.) : 31.5 Защитное покрытие поверхности : Прочее Цвет корпуса : Черный Подсветка : Управление/контроль Способ подключения : Разъём с плоским контактом Количество полюсов : 1-полюсный Не содержит (без) галогенов : Да Модель/исполнение : Выключатель OFF Тип включения/управления : Клавиша (качели) Номин. напряжение : 250...250 Номин. ток : 15 Ссылка производителя : https://www.sds-group.ru/items_17162.htm Сертификаты : Тип сертификата : Сертификат соответствия Номер сертификата : ТС RU С-CN.ЭМ01.В.00868.pdf Срок действия от : 2018-08-22 Срок действия до : 2021-08-21 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/8d15f283027b843daa901a5d96de1c88.pdf Тип сертификата : Сертификат EAC Номер сертификата : ТС RU С-CN.ЭМ01.В.00868 Срок действия от : 2018-08-22 Срок действия до : 2021-08-21 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/d52b45fd39aff591c27230f17dbcc18f.pdf подгруженны данные из РАЭК в 17.06.2022 19:08:12
Основные характеристики:
Номинальное напряжение: 250В;
Предельное напряжение: 1500VАС не более 1 минуты;
Номинальный ток: 15A (250VAC);
Контактное сопротивление: не более 35 мОм;
Тип переключения: ON-OFF;
Количество контактных групп: 1;
Количество контактов в контактной группе: 3;
Фиксация положений: да;
Индикатор коммутационных положений: красный;
Рабочая температура: от -25? до +85?;
Ресурс: 10 000 циклов. Свойства : С ободом корпуса : Нет Отделка поверхности : Не применимо Прозрачный : Нет Кромка по периметру : Да RAL-номер (близкий по значению) цвета корпуса : 9017 RAL-номер (близкий по значению) цвета элемента управления : 3028 Толщина стенки для встраивания : 4 Диаметр отверстия для встраивания : 10...28 Символы/индикация : Символы 0 и 1 Количество элементов управления : 1 Тип крепления : Защёлка Материал : Пластик Вид/ марка материала : Термопласт Цвет элементов управления : Красный Глубина установочная (встраив.) : 31.5 Защитное покрытие поверхности : Прочее Цвет корпуса : Черный Подсветка : Управление/контроль Способ подключения : Разъём с плоским контактом Количество полюсов : 1-полюсный Не содержит (без) галогенов : Да Модель/исполнение : Выключатель OFF Тип включения/управления : Клавиша (качели) Номин. напряжение : 250...250 Номин. ток : 15 Ссылка производителя : https://www.sds-group.ru/items_17162.htm Сертификаты : Тип сертификата : Сертификат соответствия Номер сертификата : ТС RU С-CN.ЭМ01.В.00868.pdf Срок действия от : 2018-08-22 Срок действия до : 2021-08-21 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/8d15f283027b843daa901a5d96de1c88.pdf Тип сертификата : Сертификат EAC Номер сертификата : ТС RU С-CN.ЭМ01.В.00868 Срок действия от : 2018-08-22 Срок действия до : 2021-08-21 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/d52b45fd39aff591c27230f17dbcc18f.pdf подгруженны данные из РАЭК в 17.06.2022 19:08:12
