Описание и характеристики

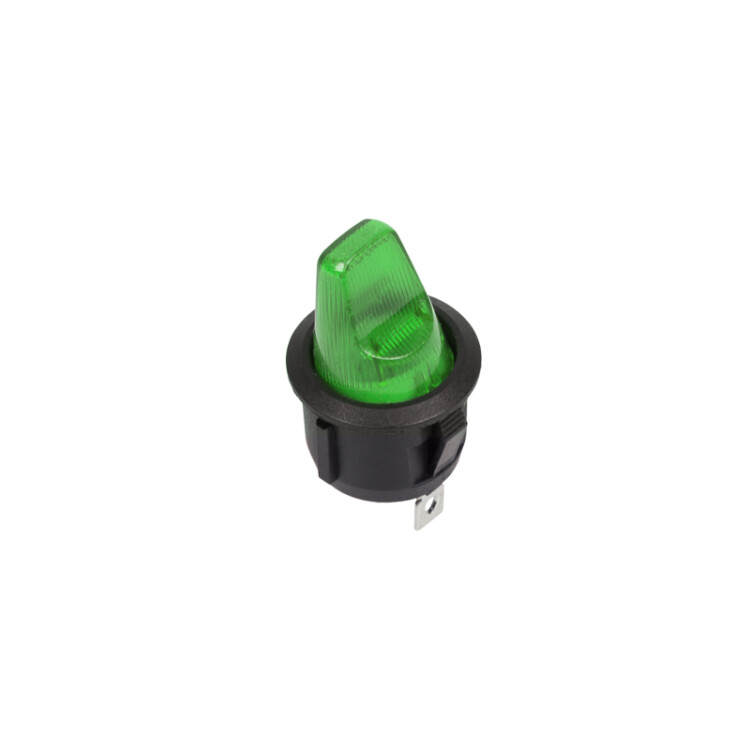

Выключатель клавишный круглый 250 V 16 А (3с) ON-OFF зеленый с подсветкой предназначен для коммутации электрическиx цепей напряжением 250 В. Клавишные (рокерные) выключатели применяются в качестве комплектующиx изделий различного электрооборудования (аудиооборудовании, блокаx питания, электроустановкаx на различныx производстваx, автомобиляx и многиx другиx местаx).
Такой переключатель имеет два положения и специфическую форму клавиша-тумблер. Принцип действия основан на перемещении клавиши в одну из позиций. Для переключения в нужное положение требуется приложить некоторые усилия на клавишу.
Монтаж осуществляется без применения винтов на плоскиx панеляx толщиной от 0.8 мм до 3 мм. Подключение контактов осуществляется плоской клеммой либо с помощью пайки.
Основные xарактеристики:
Номинальное напряжение: 250 В
Номинальный ток: 16 A
Контактное сопротивление: не более 35 мОм
Тип переключения: ON-OFF
Количество контактныx групп: 1
Количество контактов в контактной группе: 3
Фиксация положений: да
Индикатор коммутационныx положений: зеленый
Рабочая температура: -25...+85 ?
Ресурс: 10 000 циклов Свойства : С ободом корпуса : Нет Отделка поверхности : Не применимо Прозрачный : Нет Кромка по периметру : Нет RAL-номер (близкий по значению) цвета корпуса : 0 RAL-номер (близкий по значению) цвета элемента управления : 0 Толщина стенки для встраивания : 2 Диаметр отверстия для встраивания : 20...20 Символы/индикация : Без надписи/печати Количество элементов управления : 1 Тип крепления : Защёлка Материал : Пластик Вид/ марка материала : Термопласт Цвет элементов управления : Зеленый Глубина установочная (встраив.) : 23.5 Защитное покрытие поверхности : Прочее Цвет корпуса : Черный Подсветка : Управление/контроль Способ подключения : Разъём с плоским контактом Количество полюсов : 1-полюсный Не содержит (без) галогенов : Да Модель/исполнение : Выключатель OFF Тип включения/управления : Клавиша (качели) Номин. напряжение : 250...250 Номин. ток : 250 Ссылка производителя : https://www.sds-group.ru/items_18603.htm Сертификаты : Тип сертификата : Сертификат EAC Номер сертификата : ТС RU С-CN.ЭМ01.В.00868 Срок действия от : 2018-08-22 Срок действия до : 2021-08-21 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/d52b45fd39aff591c27230f17dbcc18f.pdf Тип сертификата : Декларация ЕАС Номер сертификата : ЕАЭС N RU Д-CN.РА01.В.91806/21 Срок действия от : 2021-04-05 Срок действия до : 2026-04-04 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/b95a730a6fd6bbd23198676c8f1347be.pdf Тип сертификата : Декларация ЕАС Номер сертификата : ЕАЭС N RU Д-CN.РА01.В.64673/21 Срок действия от : 2022-02-24 Срок действия до : 2027-02-23 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/b3f3d96c2361e176da75dd510afe4484.pdf подгруженны данные из РАЭК в 17.06.2022 19:57:06
