Описание и характеристики

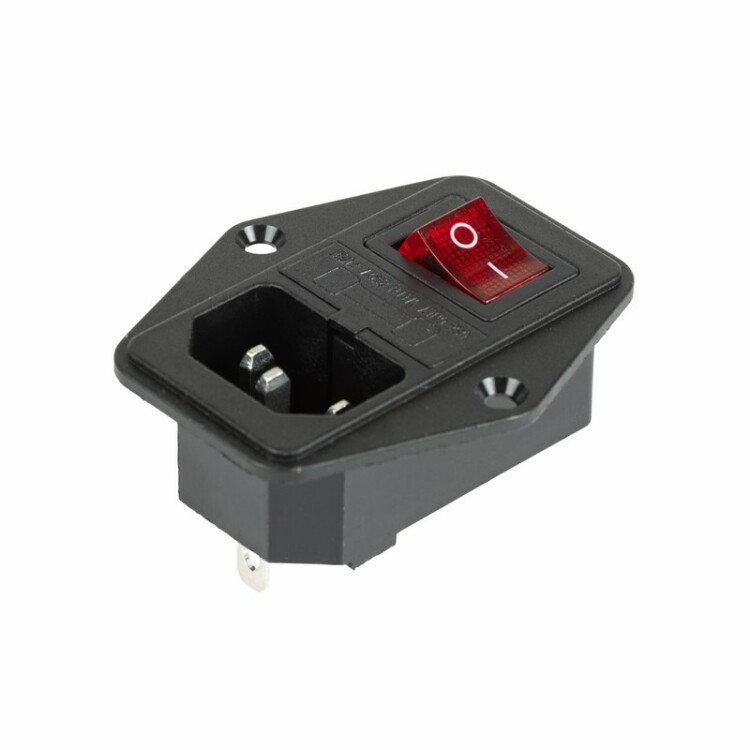

Выключатель клавишный 250 V 6 А (4с) ON-OFF красный с подсветкой, c штекером C14 3PIN и держателем предохранителя REXANT предназначен для коммутации электрических цепей переменного тока напряжением до 250 В. Комбинация выключателя с разъемом питания применяется в качестве комплектующих изделий различного электрооборудования (на блоках питания).
В данной модели имеется держатель для предохранителя с креплением защелка. Клавишный переключатель имеет два положения. Принцип действия основан на перемещении клавиши в одну из позиций. Для переключения в нужное положение требуется приложить некоторые усилия на клавишу.
Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.8 мм до 3 мм. Подключение контактов осуществляется плоской клеммой, либо с помощью пайки.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение: 250 В;
Предельное напряжение: 1500 VАС не более 1 минуты;
Номинальный ток: 6 A;
Контактное сопротивление: не более 35 мОм;
Тип переключения: ON-OFF;
Количество контактных групп: 2;
Количество контактов в контактной группе: 2;
Фиксация положений переключателя: да;
Индикатор коммутационных положений переключателя: красный;
Тип разъема питания: тип C14 3PIN;
Тип применяемых предохранителей: 5X20 (1A, 3A, 5A, 10A, 15A), в комплект не входит;
Рабочая температура: –25...+85 ?;
Ресурс: 10 000 циклов. Свойства : С ободом корпуса : Нет Отделка поверхности : Не применимо Прозрачный : Нет Кромка по периметру : Нет RAL-номер (близкий по значению) цвета корпуса : 0 RAL-номер (близкий по значению) цвета элемента управления : 0 Толщина стенки для встраивания : 2 Символы/индикация : Символы 0 и 1 Количество элементов управления : 1 Тип крепления : Защёлка Материал : Пластик Вид/ марка материала : Термопласт Цвет элементов управления : Красный Защитное покрытие поверхности : Прочее Цвет корпуса : Черный Подсветка : Сигнальная лампа Способ подключения : Разъём с плоским контактом Количество полюсов : 2-полюсный Не содержит (без) галогенов : Да Модель/исполнение : Выключатель OFF Тип включения/управления : Клавиша (качели) Номин. напряжение : 250...250 Номин. ток : 6 Ссылка производителя : https://www.sds-group.ru/items_19507.htm Сертификаты : Тип сертификата : Сертификат EAC Номер сертификата : ТС RU С-CN.ЭМ01.В.00868 Срок действия от : 2018-08-22 Срок действия до : 2021-08-21 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/d52b45fd39aff591c27230f17dbcc18f.pdf подгруженны данные из РАЭК в 17.06.2022 19:50:12
