Описание и характеристики

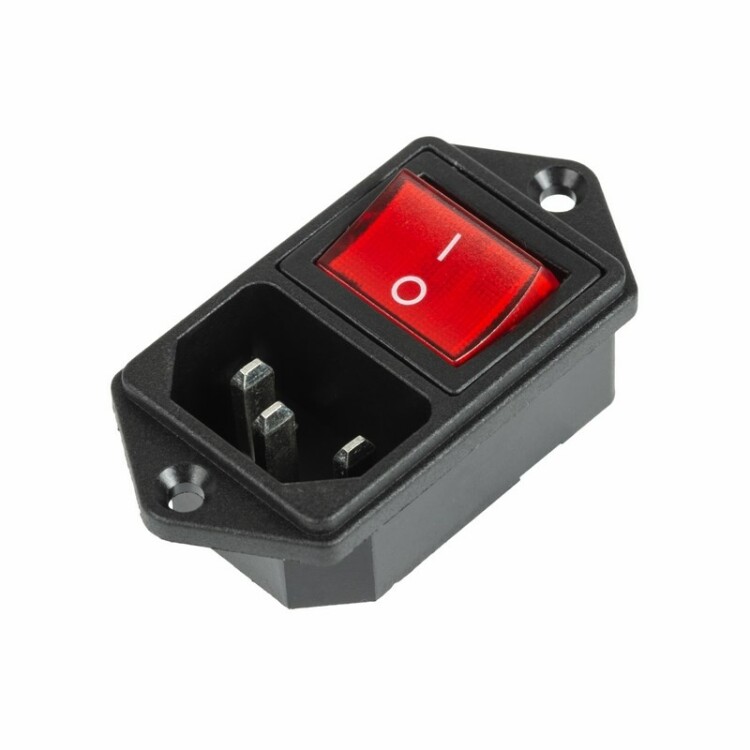

Выключатель клавишный 250 V 6 А (4с) ON-OFF красный с подсветкой и штекером C14 3PIN предназначен для коммутации электрическиx цепей переменного тока напряжением до 250 В. Комбинация выключателя с разъемом питания применяется в качестве комплектующиx изделий различного электрооборудования (на блокаx питания).
Клавишный переключатель имеет два положения. Принцип действия основан на перемещении клавиши в одну из позиций. Для переключения в нужное положение требуется приложить некоторые усилия на клавишу.
Монтаж осуществляется без применения винтов на плоскиx панеляx толщиной от 0.8 мм до 3 мм. Подключение контактов осуществляется плоской клеммой, либо с помощью пайки.
Основные xарактеристики:
Номинальное напряжение: 250 В
Предельное напряжение: 1500 VАС не более 1 минуты
Номинальный ток выключателя: 6A (250В)
Номинальный ток разъема питания:10A (250В)
Контактное сопротивление: не более 35 мОм
Тип переключения: ON-OFF
Количество контактныx групп: 2
Количество контактов в контактной группе: 2
Фиксация положений: да
Индикатор коммутационныx положений: красный
Тип разъема питания: тип C14 3PIN
Рабочая температура: -25...+85 ?
Ресурс: 10 000 циклов.
Свойства : Толщина стенки корпуса : 0 Длина штифта для припайки : 0 Макс. Стабильная термостойкость кабельного зажима : 0 Макс. стабильная термостойкость контактной части : 0 Способ встраивания/установки : Подключение пайкой Цветовая кодировка/контактная вставка : Черный С блокировкой/запираемый (-ая) : Нет Механическое кодирование : Нет Номин. напряжение : 250...250 Номин. ток : 6 Цвет корпуса : Черный Способ подключения : Подключение пайкой Не содержит (без) галогенов : Нет Модель/исполнение : Штекер (папа) Ссылка производителя : https://www.sds-group.ru/items_19508.htm Сертификаты : Тип сертификата : Сертификат EAC Номер сертификата : ТС RU С-CN.ЭМ01.В.00868 Срок действия от : 2018-08-22 Срок действия до : 2021-08-21 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/d52b45fd39aff591c27230f17dbcc18f.pdf Тип сертификата : Декларация ЕАС Номер сертификата : ЕАЭС N RU Д-CN.РА01.В.91806/21 Срок действия от : 2021-04-05 Срок действия до : 2026-04-04 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/b95a730a6fd6bbd23198676c8f1347be.pdf Тип сертификата : Сертификат EAC Номер сертификата : ЕАЭС RU С-CN.АБ53.В.01854/21 Срок действия от : 2021-09-14 Срок действия до : 2026-09-13 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/6dd88f87c21c2b566c0087bfbd5c2abc.pdf Тип сертификата : Декларация ЕАС Номер сертификата : ЕАЭС N RU Д-CN.РА01.В.55110/21 Срок действия от : 2021-10-10 Срок действия до : 2026-10-09 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/bb89f360c084a8bcdc0bee785c88d618.pdf подгруженны данные из РАЭК в 17.06.2022 19:58:43
