Описание и характеристики

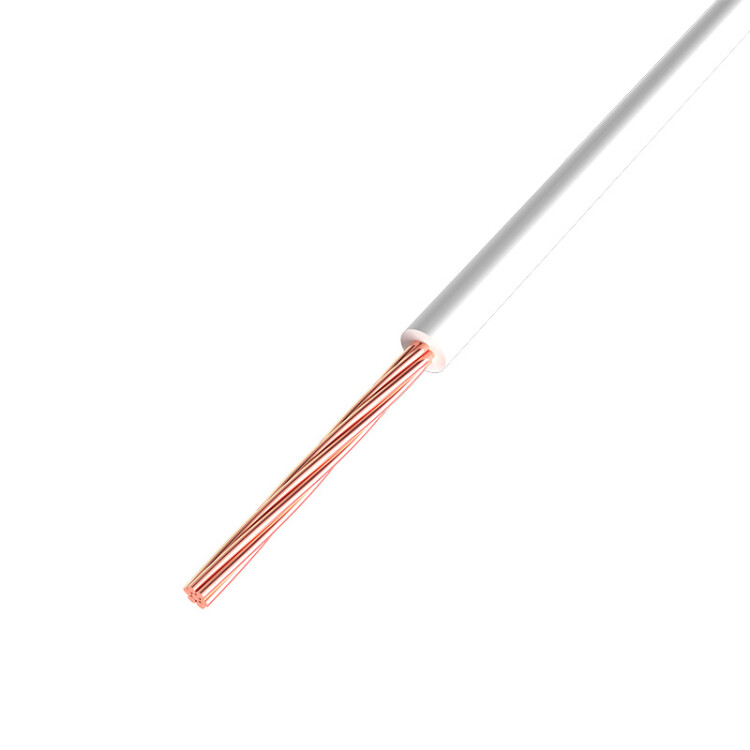

Провод ПГВА REXANT предназначен для гибкого соединения автотракторного электрооборудования и приборов с номинальным напряжением до 48 В, изготавливается для автомобильной проводки и элементов питания и управления. Состоит из многожильной токопроводящей медной жилы с поливинилxлоридной изоляцией.
Расшифровка провода ПГВА:
П - Провод
Г - Гибкий
В - Изоляция из поливинилxлоридного пластиката
А - Автотракторный
Конструкция провода ПГВА:
1. Токопроводящая жила.
2. Изоляция из ПВХ пластиката.
Теxнические xарактеристики:
- предельно допустимая рабочая температура -50С до + 70С;
- электрическое сопротивление токопроводящей жилы на длине 1 км (не более), для жилы сечением:
- 0,5 мм2 - 37,1 Ом;
- 0,75 мм2 - 24,7 Ом;
- 1,0 мм2 - 18,5 Ом;
- 1,5 мм2 - 12,7 Ом;
- 2,0 мм2 - 9,4 Ом;
- номинальное напряжение - до 48 В;
- электрическое сопротивление изоляции на длине 1 км - не менее 10,0 МОм;
- минимальный радиус изгиба, не менее 10-кратного значения минимального размера провода.
Структура провода:
- медная токопроводящая жила
- изоляция проводника из ПВХ
- белый (неокрашенный) (Б);
- желтый (Ж);
- красный или бордовый (К);
- синий или голубой (Г);
- зеленый (З);
- черный (Ч);
Область применение провода:
Провод предназначен для соединения автотракторного электрооборудования и приборов на напряжение до 48В.
Допустимое напряжение, кВ: 0,048
Страна производства: Россия
Срок службы: 15 лет Свойства : Витой сердечник : Нет Мин. допустим. радиус изгиба при стационарном применении/ фиксирован. установке : 0 Номинальное сечение жил (AWG) : 0 Размер AWG : 1 Устойчивость к низким температурам (соотв.EN 60811-504+505+506) : Нет Маслостойкий (в соответствии с EN 60811-404) : Нет Свободный от галогенов (согл. EN 60754-1/2) : Нет С низким дымовыделением - LS (согл. BS EN 61034-2) : Нет Наруж. диаметр (прибл.) : 0 Макс. температура проводника : 0 Количество жил : 1 Экранированный : Нет Номин. напряжение U0 (фазное) : 48 Цвет жилы : Белый Допустимая температура при эксплуат. (без движения) : -40...60 Допустимая температура при монтаже : -10...40 Защитный проводник : Нет Класс проводника : Класс 2 (многопроволочная жила) Материал проводника : Медь Диаметр проводника : 0 Цвет внешн. оболочки : Белый Номин. напряжение U (линейное) : 48 Заземляющая жила : Нет Материал изоляции жилы : Поливинилхлорид (ПВХ) Номин. сечение проводника : 1 Ссылка производителя : https://www.sds-group.ru/items_19574.htm Сертификаты : Тип сертификата : Декларация ЕАС Номер сертификата : ЕАЭС N RU Д-CN.НВ11.В.06974/20 Срок действия от : 2020-03-03 Срок действия до : 2021-03-02 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/324354d131360c20c130d7778cf24f7b.pdf Тип сертификата : Декларация ЕАС Номер сертификата : ЕАЭС N RU Д-CN.РА01.В.34040/21 Срок действия от : 2021-03-09 Срок действия до : 2026-03-08 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/00374c1e2e71df458e46f5db9f4e84de.pdf Тип сертификата : Декларация ЕАС Номер сертификата : ЕАЭС N RU Д-RU.РА03.В.02938/21 Срок действия от : 2021-11-27 Срок действия до : 2026-11-26 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/03f4d17fe9106fb45598cdf309391d27.pdf Тип сертификата : Отказное письмо Срок действия от : 2015-09-28 Срок действия до : 2031-04-30 Ссылка на сертификат : https://catalog.raec.su/uploads/media/files/437/437eb235e35fa377ec76e12a72fa36df.pdf подгруженны данные из РАЭК в 17.06.2022 19:35:07
