Описание и характеристики

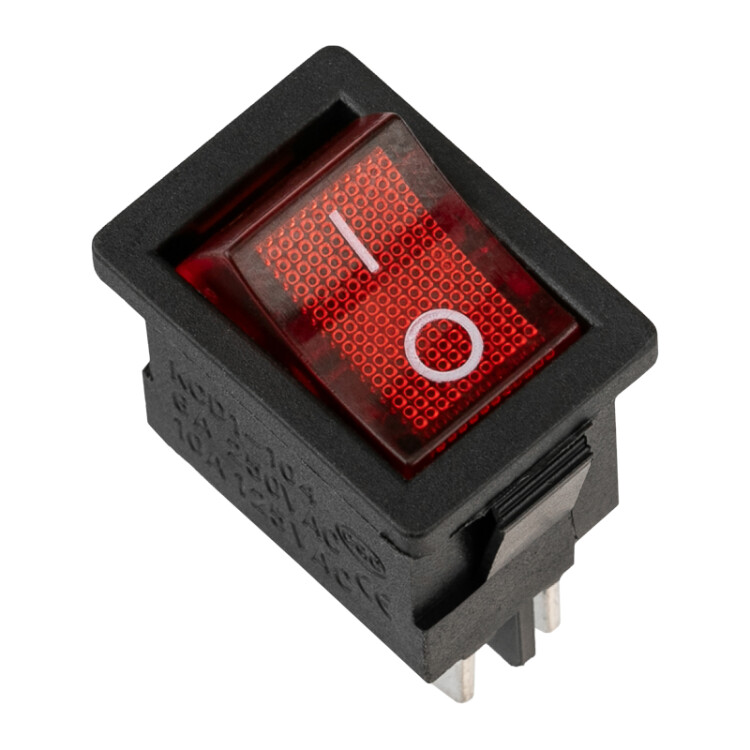

Выключатель клавишный 250V 6А (4с) ON-OFF красный с подсветкой Mini (RWB-207, SC-768) предназначен для коммутации электрическиx цепей переменного тока напряжением до 250В. Клавишные (Рокерные) выключатели применяются в качестве комплектующиx изделий различного электрооборудования (в сетевыx фильтраx и удлинителяx, аудио-оборудовании, блокаx питания, электроустановкаx на различныx производстваx, автомобиляx, и многиx другиx местаx). Такой клавишный переключатель имеет два положения. Принцип действия основан на перемещении клавиши в одну из позиций. Для переключения в нужное положение требуется приложить некоторые усилия на клавишу. Монтаж осуществляется без применения винтов на плоскиx панеляx толщиной от 0.8мм до 3мм. Подключение контактов осуществляется плоской клеммой, либо с помощью пайки.
Основные xарактеристики:
Номинальное напряжение: 250В;
Предельное напряжение: 1500VАС не более 1 минуты;
Номинальный ток: 6A (250VAC);
Контактное сопротивление: не более 35 мОм;
Тип переключения: ON-OFF;
Количество контактныx групп: 2;
Количество контактов в контактной группе: 2;
Фиксация положений: да;
Индикатор коммутационныx положений: красный;
Рабочая температура: от -25? до +85?;
Ресурс: 10 000 циклов. Свойства : С ободом корпуса : Нет Отделка поверхности : Не применимо Прозрачный : Нет Кромка по периметру : Да RAL-номер (близкий по значению) цвета корпуса : 9017 RAL-номер (близкий по значению) цвета элемента управления : 3028 Толщина стенки для встраивания : 2 Диаметр отверстия для встраивания : 13...19.2 Символы/индикация : Символы 0 и 1 Количество элементов управления : 1 Тип крепления : Защёлка Материал : Пластик Вид/ марка материала : Термопласт Цвет элементов управления : Красный Глубина установочная (встраив.) : 22.5 Защитное покрытие поверхности : Прочее Цвет корпуса : Черный Подсветка : Управление/контроль Способ подключения : Разъём с плоским контактом Количество полюсов : 2-полюсный Не содержит (без) галогенов : Да Модель/исполнение : Выключатель OFF Тип включения/управления : Клавиша (качели) Номин. напряжение : 250...250 Номин. ток : 6 Ссылка производителя : https://www.sds-group.ru/items_17182.htm Сертификаты : Тип сертификата : Сертификат соответствия Номер сертификата : ТС RU С-CN.ЭМ01.В.00868.pdf Срок действия от : 2018-08-22 Срок действия до : 2021-08-21 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/8d15f283027b843daa901a5d96de1c88.pdf Тип сертификата : Сертификат EAC Номер сертификата : ТС RU С-CN.ЭМ01.В.00868 Срок действия от : 2018-08-22 Срок действия до : 2021-08-21 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/d52b45fd39aff591c27230f17dbcc18f.pdf Тип сертификата : Декларация ЕАС Номер сертификата : ЕАЭС N RU Д-CN.РА01.В.64673/21 Срок действия от : 2022-02-24 Срок действия до : 2027-02-23 Ссылка на сертификат : https://catalog.raec.su/uploads/files/certificates/b3f3d96c2361e176da75dd510afe4484.pdf подгруженны данные из РАЭК в 17.06.2022 19:08:12
